Sursa Digitala cu Atmega8 & LCD 16x2 & LM723 - Pasul -> 2

 Incet, incet in functie de timpul liber am inceput strangerea componentelor si montarea lor pe cablaje.

  Primele "piese" care se monteaza pe cablaj, sunt jumperii realizati din sarma, resturi terminale piese, etc.

  Cateva poze de pe parcursul montarii componentelor pe cablaje:

  Dupa echiparea cablajelor cu piese, am cautat o cutie in care sa pot ansambla sursa.
Am gasit o cutie care permitea la limita montarea sursei in ea, dar nu puteam folosi placa Auxiliar Board asa cum a fost proiectata/realizata.

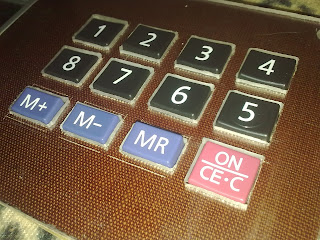

  Asa ca m-am decis sa "improvizez" o tastatura folosind butoanele de la un calculator de birou defect. Dorind ca sa folosesc si acea membrana de sub tastele calculatorului, am desenat-realizat un cablaj pentru realizarea tastaturii.

   Am inceput realizarea panoului frontal pe care am montat LCD-ul si tastatura realizata de mine.
   Decupajele fiind facute manual cu traforaj si pila (plus multa transpiratie), nu sunt asa de calitative fata de unele facute pe CNC, de exemplu, dar pentru mine este ok.

 Studiind atent radiatorul pe care voi monta tranzistorii finali, am remarcat ca are doua "canale" pe aripile interioare si m-am gandit ca sa fac un mic cablaj pe care il "culisez" pe radiator intre cele doua aripioare si pe acel cablaj sa montez cei doi tranzistori TIP 35 plus cele doua rezistente de wataj din emitoarele lor.

Asa vin doar cu trei fire de la placa sursei la cei doi tranzistori.

Cam asa arata cablajul "culisat" pe canalele radiatorului:

  Tranzistorii sunt izolati fata de radiator cu foita de mica si vaselina siliconica.

Tot pe radiatorul finalilor surse am montat ventilatorul pentru racire precum si senzorul pentru temperatura LM35DZ:

  Cautand prin cutiile mele nu am gasit o punte redresoare care sa duca undeva pe la 6-8 A fara probleme si m-am hotarat sa-mi fac o punte din diode duble de putere, recuperate din surse de calculator defecte. Bineinteles ca le-am montat pe un mic cablaj.

  Diodele sunt montate pe un radiator din surse pc, montate cu mica si vaselina siliconica.

  Puntea realizata a fost testata in sarcina la un consum de 6-7A iar dupa vreo 40-45 minute de functionare continua, radiatorul lor avea undeva pe la vreo 50-55 de grade.

  A urmat acum montarea sursei in carcasa, destul de aglomerata carcasa, dar a incaput sursa in ea.

Am facut si un panou frontal pentru sursa, panoul este desenat in Front Designer 3.

  Sursa ansamblata si pornita.

  Urmeza pasul 3, despre cum se regleaza sursa, cablajele format PDF si HEX-ul aferent  ...
