   Acum ca tot a venit anotimpul rece, mai mult ca sigur cei cu baterii mai "obosite" la autovehicule,  simt nevoia unui redresor auto pentru "resuscitarea"  bateriei pe timp de iarna.    In cartea "Montaje Electronice de Vacanta" a fost publicata schema unui redresor auto.   Cartea:   Schema redresorului auto publicata in aceasta carte:   Acum ceva timp in urma, la cererea unor colegi de forum, am desenat/proiectat un cablaj pentru acest redresor auto:   Atasez si o poza a montajului realizat fizic, realizarea care nu imi apartine, este a unui coleg de forum, eu nu am reusit inca sa realizez acest redresor auto:    Pentru cei interesati de realizarea acestui redresor auto, atasez un fisier PDF sc 1:1 al cablajului necesar. Descarcare fisier:    Cablaj Redresor Auto Montaje Electronice de Vacanta PDF sc 1:1

Sursa reglabila 0-30 V si curent constant 0-3A    Realizarea unei surse pentru alimentarea/testarea diferitelor montaje electronice, sursa care sa poata debita la iesire o tensiune reglabila in limita  0 si 30 vcc, precum si debitarea unui curent constant in limita 0 si 3A, este visul oricarui electronist amator, incepator sau avansat.    Vreau sa va prezint realizarea unei surse reglabile de 0-30V si curent constant 0-3A, sursa care este destul de "populara" printre electronisti, fiind realizata intr-o multitudine de variante/versiuni.   Schema sursei:    Schema sursei nu este asa de complicata pentru un electronist cu ceva cunostinte minime in domeniul electronicii, dar poate speria prin complexitatea ei, un electronist incepator care nu poseda cunostintele necesare.    Descrierea sursei pe scurt, sursa foloseste trei circuite integrate (amplificatoare operationale tip TL081), U1 fiind folosit pentru generarea tensiu...

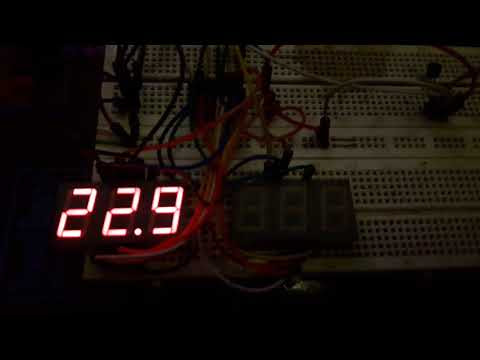

Termometru cu DS18B20 si afisare pe 3 digiti LED    Dorind ca sa-mi realizez singur un termometru cu DS18B20 si afisare pe 3 digiti LED. m-am decis ca sa il realizez sub mediul Arduino, asa aveam surse de inspiratie, mai ales ca este primul proiect cu multiplexare digiti LED.   Tot cautand pe net, nu am gasit un proiect complet care sa faca ceea ce doream eu.   Am inceput prin crearea unui mic cod: #include < SevenSeg . h > #include < OneWire . h > #include < DallasTemperature . h > SevenSeg disp ( 8 , 10 , 6 , 4 , 3 , 9 , 7 ) ; const int numOfDigits = 4 ; int digitPins [ numOfDigits ] = { A2 , A3 , A4 , A5 } ; #define ONE_WIRE_BUS 2 OneWire oneWire ( ONE_WIRE_BUS ) ; DallasTemperature sensors ( & oneWire ) ; void setup ( ) {   disp . setDigitPins ( numOfDigits , digitPins ) ;   disp . setDPPin ( 5 ) ;   sensors . begin ( ) ;   disp . setDutyCycle ( 90...
